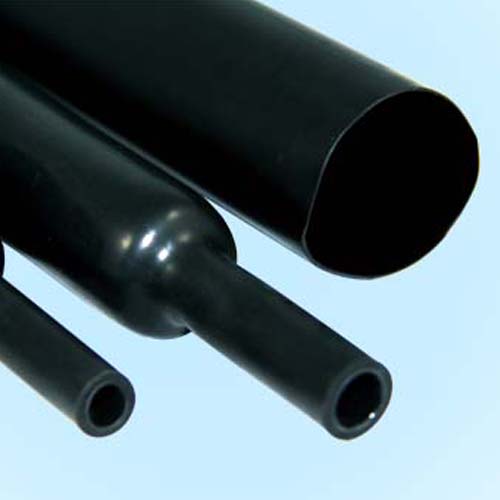

半硬带胶厚壁管
半硬带胶厚壁管由半硬聚烯烃和热熔胶双层构成,外层为聚烯烃,内层为热熔胶,有绝缘和密封的双重效果。主要应用于高压电缆中间和终端的绝缘防护,各类母线的绝缘防护,以及各种管道的防腐,防潮,耐磨等。
产品特点:
● 抗紫外线
● 半硬非阻燃厚壁
● 起缩温度:≥70℃
● 终缩温度:≥125℃
● 使用温度:-45℃~110℃
● 热缩比例;3:1
● 环保标准:RoHS
● 标准颜色:黑色
外层技术指标
性能 | 指标 | 试验方法 |
拉伸强度 | ≥14MPa | ASTM D 2671 |
断裂伸长率 | ≥400% | ASTM D 2671 |
热老化后强度 | ≥12MPa | 158℃×168h |
热老化后断裂伸长率 | ≥300% | 158℃×168h |
轴向变化率 | -8%~+8% | ASTM D 2671 |
击穿强度 | ≥20kV/mm | IEC 60243 |
体积电阻率 | ≥1014ΩNaN | IEC 60093 |
铜稳定性 | 通过 | ASTM D 2671 |
吸水率 | 0.5% | ASTM D 570 |
热熔胶技术指标
性能 | 指标 | 试验方法 |
软化点 | 95℃±5℃ | ASTM E 28 |
吸水率 | 0.5% | ASTM D 570 |
剥离强度(PE) | ≥120N/25mm | ASTM D 1000 |
剥离强度(Al) | ≥80N/25mm | ASTM D 1000 |
规格表:
规格 | 供货内径 | 全缩后尺寸 mm | 标准包装 | |||
内径 | 外层壁厚 | 胶层壁厚 | 平均总壁厚 | |||
Φ8 / 2 | ≥8.0 | ≤2.0 | 1.80 ± 0.20 | 0.55 ± 0.10 | 2.35 ± 0.25 | 1.22 |
Φ9 / 3 | ≥9.0 | ≤3.0 | 2.00 ± 0.20 | 0.55 ± 0.10 | 2.55 ± 0.25 | 1.22 |
Φ13 / 4 | ≥13.0 | ≤4.0 | 2.30 ± 0.20 | 0.55 ± 0.10 | 2.85 ± 0.25 | 1.22 |
Φ16.0 / 5.0 | ≥16.0 | ≤5.0 | 2.30 ± 0.20 | 0.60 ± 0.10 | 2.90 ± 0.25 | 1.22 |
Φ22.0 / 6.0 | ≥22.0 | ≤6.0 | 2.50 ± 0.20 | 0.60 ± 0.10 | 3.10 ± 0.30 | 1.22 |
Φ28.0 / 6.0 | ≥28.0 | ≤6.0 | 2.70 ± 0.20 | 0.70 ± 0.20 | 3.40 ± 0.35 | 1.22 |
Φ33.0 / 8.0 | ≥33.0 | ≤8.0 | 2.80 ± 0.25 | 0.80 ± 0.15 | 3.60 ± 0.35 | 1.22 |
Φ38.1 / 12.0 | ≥38.1 | ≤12.0 | 3.10 ± 0.25 | 0.80 ± 0.15 | 3.90 ± 0.35 | 1.22 |
Φ43.2 / 12.0 | ≥43.2 | ≤12.0 | 3.50 ± 0.30 | 0.80 ± 0.15 | 4.30 ± 0.40 | 1.22 |
Φ55.0 / 16.0 | ≥55.0 | ≤16.0 | 3.60 ± 0.30 | 0.80 ± 0.15 | 4.40 ± 0.40 | 1.22 |
Φ65.0 / 19.0 | ≥65.0 | ≤19.0 | 3.60 ± 0.30 | 0.80 ± 0.15 | 4.40 ± 0.40 | 1.22 |
Φ75.0 / 22.0 | ≥75.0 | ≤22.0 | 3.60 ± 0.30 | 0.80 ± 0.15 | 4.40 ± 0.40 | 1.22 |
Φ85.0 / 25.0 | ≥85.0 | ≤25.0 | 3.60 ± 0.30 | 0.80 ± 0.15 | 4.40 ± 0.40 | 1.22 |
Φ95.0 / 30.0 | ≥95.0 | ≤30.0 | 3.60 ± 0.30 | 0.80 ± 0.15 | 4.40 ± 0.40 | 1.22 |
Φ105 / 30.0 | ≥105 | ≤30.0 | 3.80 ± 0.30 | 0.80 ± 0.15 | 4.60 ± 0.40 | 1.22 |
Φ120 / 39.0 | ≥120 | ≤39.0 | 3.80 ± 0.30 | 0.80 ± 0.15 | 4.60 ± 0.40 | 1.22 |
Φ130 / 40.0 | ≥130 | ≤40.0 | 3.80 ± 0.30 | 0.80 ± 0.15 | 4.60 ± 0.40 | 1.22 |
Φ140 / 42.0 | ≥140 | ≤42.0 | 3.80 ± 0.30 | 0.80 ± 0.15 | 4.60 ± 0.40 | 1.22 |
Φ160 / 50.0 | ≥160 | ≤50.0 | 3.80 ± 0.30 | 0.80 ± 0.15 | 4.60 ± 0.40 | 1.00 |
Φ180 / 60.0 | ≥180 | ≤60.0 | 3.80 ± 0.30 | 0.80 ± 0.15 | 4.60 ± 0.40 | 1.00 |
Φ200 / 69.0 | ≥200 | ≤69.0 | 4.10 ± 0.30 | 0.80 ± 0.15 | 4.90 ± 0.40 | 1.00 |
